Niveleurs de Quai Hydrauliques et Mécaniques
BrochureBIMDessins d'AtelierGarantie
Les niveleurs de quai hydrauliques Hörmann sont fabriqués avec des bases de construction robustes et sont idéaux pour compenser la différence de hauteur entre les surfaces de chargement des camions et la plate-forme de chargement. Le processus de chargement est beaucoup plus rapide et les dommages aux marchandises transportées sont évités.

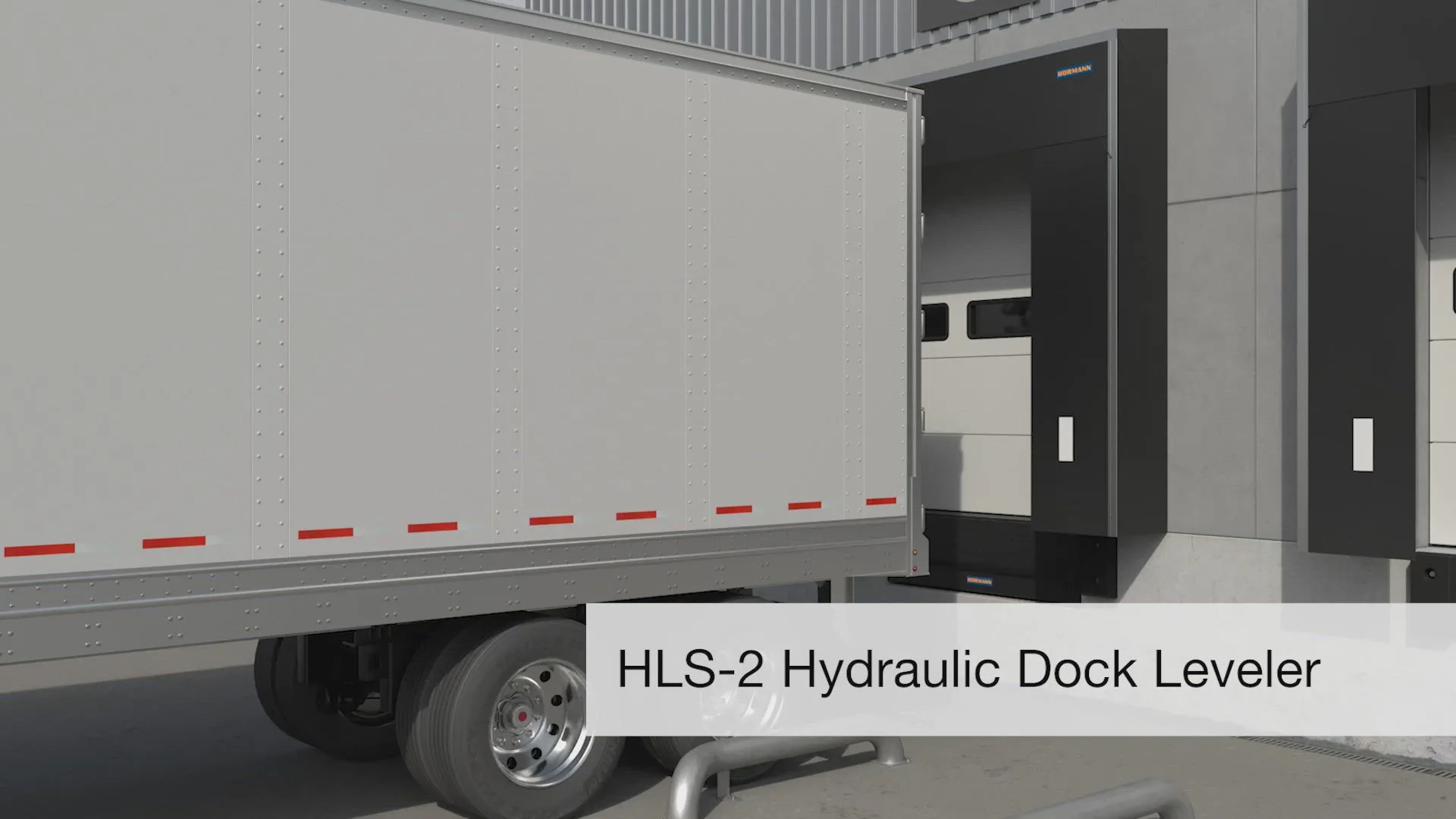

HLS-2 Niveleur de Quai Hydraulique avec Lèvre à Charnière
Pour les Changements de Véhicules et Pour les Différences de Hauteur Plus Importantes
Comparaison de Modèles
| Modèle | Largeur Nominale | Longueur Nominale | Capacité de Charge Statique Standard | Capacité de Charge Statique en Option | Hauteur de la Fosse |
|---|---|---|---|---|---|
| HLS-2 68 | 6 pieds | 8 pieds | 35,000 lbs | 50,000 lbs | 20" Devant 19.5" Arrière |
| HLS-2 78 | 7 pieds | 8 pieds | 35,000 lbs | 50,000 lbs | 20" Devant 19.5" Arrière |
| HLS-2 610 | 6 pieds | 10 pieds | 35,000 lbs | 50,000 lbs | 20" Devant 19.5" Arrière |
| HLS-2 710 | 7 pieds | 10 pieds | 35,000 lbs | 50,000 lbs | 20" Devant 19.5" Arrière |
Galerie d'Images

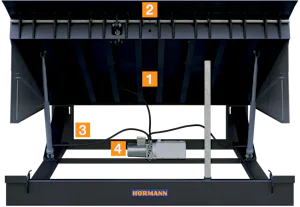

Construction d'un HLS-2 Niveleur de Quai
Conception fiable, robuste et flexible
- Plateforme de niveleur de quai de construction robuste
La plateforme en acier S235 est constituée d'une seule pièce, jusqu'à une taille de 6' x 10'. La conception des poutres de renfort empêche la déformation (rainures de voie) et dépasse les normes ANSI-MH-30-1-2022. L'épaisseur standard de la plateforme sur les niveleurs de quai à lèvre articulée est de 0,25". - Lèvre robuste
Notre lèvre est fabriquée à partir d'une seule pièce d'acier plaqué S355 de ½". Les charnières que nous utilisons sont construites en acier de qualité S420, un acier soudable à haute résistance conçu pour supporter des niveaux de contrainte élevés dans votre zone de chargement. - Conçu pour résister aux environnements difficiles
Le niveleur de quai a une norme de 35 000 lb (charge nominale selon ANSI-MH-30-1-2022). Le niveleur de quai à lèvre articulée HLS-2 est disponible pour des capacités de charge nominales plus élevées. Le niveleur de quai est conçu pour une plage de température de -14 à +122°F dans la zone autour du système hydraulique. - Système hydraulique fiable à double vérin
Le fonctionnement équilibré et fiable du niveleur de quai est assuré par deux vérins principaux, qui contribuent également à sa sécurité globale. En cas d'arrêt d'urgence, la plate-forme est empêchée de basculer. De plus, les niveleurs de quai HLS-2 en option peuvent être équipés d'un bac de récupération d'huile.
Caractéristiques du Produit
Sécurité et Efficacité
Lèvre à Charnière
La lèvre à charnière HLS-2 est constituée d'une plaque de roulement d'une seule pièce. La lèvre est fabriquée en acier S355 à haute résistance et répond à toutes les exigences avec une épaisseur de plaque de roulement de 1/2".

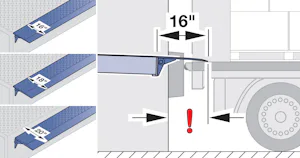

Longueur des Lèvres
La lèvre a une longueur standard de 16 po et une longueur facultative de 18 po. Lors de la sélection, veuillez noter que la charnière à lèvre saillante réduit le pontage possible d'environ 3 po. Nous proposons également une solution de lèvre efficace d'une portée de 20 po si nécessaire.
Boîtiers de Commande de Niveleurs Hydrauliques
Simplicité et Commodité pour Vos Systèmes de Chargement

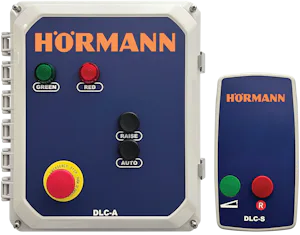

Contrôleurs DLC-A et DLC-S
Options de boîtier de commande de base et avancées
Les contrôleurs Hörmann sont conçus pour être clairs et simples. Les niveleurs de quai à lèvre articulée fonctionnent à l'aide d'un actionnement par pression et maintien. Lorsque le bouton de levage est enfoncé, la plate-forme se lève jusqu'à atteindre la hauteur maximale. À ce stade, la lèvre s'étend automatiquement. Une fois le bouton de levage relâché, la plate-forme descend.
Fonctions supplémentaires (boîtier de commande DLC-A)
- Indicateurs d'état Des indicateurs colorés (vert et rouge) affichent l'état du système.
- Retour automatique La plate-forme revient automatiquement à sa position initiale après activation (activation par impulsion unique).
- Arrêt d'urgence Le signal de commande du moteur est verrouillé ; aucune activation du système n'est autorisée tant que le signal n'est pas désactivé.
Caractéristiques du Niveleur de Quai à Lèvre Articulée
| Fonctionnalité | Contrôleurs Simples (DLC-S) | Contrôleurs Avancés (DLC-A) |
|---|---|---|
| cULus | ||
| Type de Boîtier: NEMA 4/4x | ||
| Indicateur de Fonctionnement à LED | ||
| Préparé pour la Connexion d'Une Cale de Roue Avec un Capteur | ||
| Préparé pour la Fonction de Déverrouillage du Niveleur de Quai | ||
| Retour Automatique par Impulsion |
MRS-V Bordure Mécanique du Niveleur de Quai
Lorsque la Hauteur du Quai et la Hauteur de la Plate-Forme du Camion Sont Minimales
Le modèle MRS-V de levage de quai à barre a été conçu de manière ergonomique pour offrir un avantage mécanique pour aider l'assemblage de levage à ressort à gaz. En utilisant la barre comme levier, le préposé peut facilement positionner la plaque de pont et la lèvre avec seulement un minimum de levage requis. Cette fonction élimine le besoin de tout effort manuel excessif ou de levage de la part du préposé au quai, ce qui entraîne moins de problèmes de dos et une meilleure sécurité des employés.
Mieux encore, l'installation par simple soudage de l'unité à l'avant du quai signifie qu'aucun travail de béton ou fosse spéciale n'est nécessaire, ce qui permet d'économiser du temps et de l'argent.

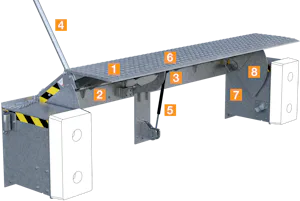

Construction d'un Niveleur de Quai MRS-V
Conception fiable, robuste et flexible
- Plateforme de Mise à Niveau de Quai Flexible en Torsion
La plateforme est fabriquée en acier antidérapant S235 (0,25 po d'épaisseur). - Lèvre à Charnière Robuste
La lèvre à charnière fournie est fabriquée en acier antidérapant S355 de ½ po d'épaisseur. Les bandes de charnière rapprochées (32 unités sur un niveleur de quai de 3,25 pi de large) améliorent la rigidité et la résistance par rapport aux bagues de charnière. La construction ouverte empêche la saleté de s'accumuler dans la charnière. L'angle de la lèvre permet un support pratique sur la surface de chargement. - Conçu pour Résister aux Environnements Difficiles
La conception articulée en acier autoportante résiste aux contraintes de travail jusqu'à 35 000 lb (capacité de charge statique) en standard (charge nominale selon MH30.1-2022). - Fonctionnement Simple
La plate-forme est soulevée à l'aide de la barre de commande. La lèvre à charnière se déplie dans un mouvement opposé et se positionne sur la surface de chargement. La force est dans les limites fixées par MH30.1-2022. - Support à Ressort à Gaz
Le ressort à gaz assure le contrepoids et facilite le fonctionnement. La force reste dans les limites fixées par la norme ANSI-MH-30-1-2022. - Protection Contre la Corrosion
Les surfaces en acier sont sablées et fournies en revêtement PU 2C noir. Sur demande, une finition galvanisée est également disponible. - Pare-Chocs en Acier
Les blocs de pare-chocs en acier formés avec des pare-chocs en caoutchouc moulés sont standard (projection totale de 21 po). - Protège-Orteils
Les protège-orteils sont une caractéristique de sécurité standard de nos niveleurs de quai mécaniques.
