Niveladores de Muelle
Niveladores de Muelle Hidráulicos y Mecánicos
FolletoBIMDibujos de TiendaGarantía
Las rampas niveladoras hidráulicas Hörmann están fabricadas con bases de construcción de alta resistencia y son ideales para compensar la diferencia de altura entre las superficies de carga de los camiones y la plataforma de carga. El proceso de carga es mucho más rápido y se evitan daños en la mercancía transportada.

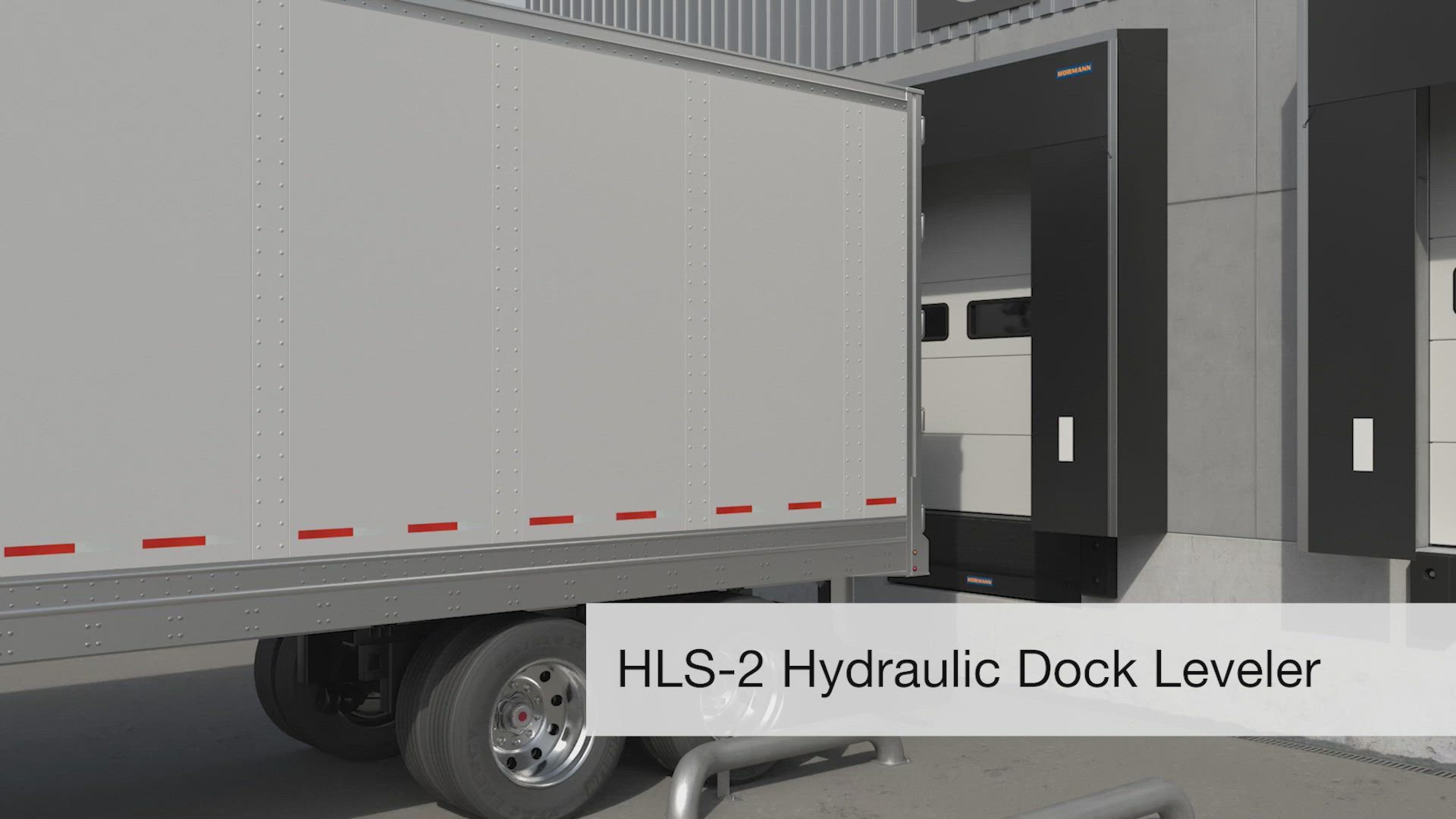

Nivelador de Muelle Hidráulico con Borde de Bisagra HLS-2
Para Cambiar de Vehículo y para Grandes Diferencias de Altura
Comparación de Modelos
| Modelo | Nominal Width | Ancho Nominal | Capacidad de Carga Estática Estándar | Capacidad de Carga Estática Opcional | Altura del Hoyo |
|---|---|---|---|---|---|
| HLS-2 68 | 6 pies | 8 pies | 35,000 lbs | 50,000 lbs | 20" Frente 19.5" Rear |
| HLS-2 78 | 7 pies | 8 pies | 35,000 lbs | 50,000 lbs | 20" Frente 19.5" Rear |
| HLS-2 610 | 6 pies | 10 pies | 35,000 lbs | 50,000 lbs | 20" Frente 19.5" Rear |
| HLS-2 710 | 7 pies | 10 pies | 35,000 lbs | 50,000 lbs | 20" Frente 19.5" Rear |
Galería de Imágenes
Construcción de Niveladore de Muelle HLS-2
Diseño confiable, resistente y flexible
- Plataforma niveladora de muelle de construcción sólida
La plataforma de acero S235 está hecha de una sola pieza, con un tamaño de hasta 6' x 10'. El diseño de las vigas de refuerzo evita la deformación (ranuras de carril) y supera las normas ANSI-MH-30-1-2022. El espesor estándar de la plataforma en los niveladores de muelle con labio articulado es de 0,25". - Labio resistente
Nuestro labio está hecho de una sola pieza de acero S355 de ½" con revestimiento de banda de rodadura. Las bisagras que utilizamos están construidas con acero de grado S420, un acero soldable de alta resistencia diseñado para soportar altos niveles de tensión en su área de carga. - Hecho para soportar entornos difíciles
El nivelador de muelle tiene un estándar de 35.000 libras (carga nominal según ANSI-MH-30-1-2022). El nivelador de muelle con labio articulado HLS-2 está disponible para capacidades de carga nominales más altas. El nivelador de muelle está diseñado para un rango de temperatura de entre 14 y +122 °F en el área alrededor del sistema hidráulico. - Sistema hidráulico confiable de doble cilindro
El funcionamiento equilibrado y confiable del nivelador de muelle está garantizado por dos cilindros principales, que también contribuyen a su seguridad general. En caso de una parada de emergencia, se evita que la plataforma se incline. Además, los niveladores de muelle HLS-2 opcionales pueden equiparse con un cárter de drenaje de aceite.
Características del Producto
Seguridad y Eficiencia
Labio con Bisagra
El labio articulado HLS-2 está fabricado con placa de rodadura de una sola pieza. El labio está hecho de acero S355 de alta resistencia y cumple con todos los requisitos con un espesor de placa de rodadura de 1/2".
Longitud de Los Labios
El labio tiene una longitud estándar de 16 pulgadas y una longitud opcional de 18 pulgadas. Al seleccionar, tenga en cuenta que la bisagra del labio saliente reduce el posible puenteo en aproximadamente 3 pulgadas. También ofrecemos una solución eficaz de labio con alcance de 20” cuando sea necesario.
Cajas de Control de Niveladores Hidráulicos
Sencillez y Comodidad para Sus Sistemas de Carga

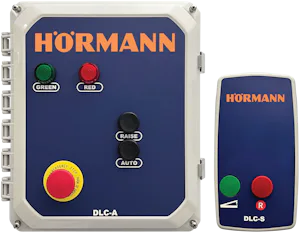

Controladores DLC-A y DLC-S
Opciones básicas y avanzadas de la caja de control
Los controladores Hörmann están diseñados para ser claros y simples. Los niveladores de muelles con labio abatible funcionan mediante un accionamiento de presionar y mantener presionado. Cuando se presiona el botón de elevación, la plataforma se elevará hasta que alcance la altura máxima. En ese punto, el labio se extenderá automáticamente. Una vez que se suelta el botón de elevación, la plataforma descenderá.
Características adicionales (caja de control DLC-A)
- Indicadores de estado Los indicadores de color (verde y rojo) muestran el estado del sistema.
- Retorno automático La plataforma regresa automáticamente a la posición inicial después de la activación (activación de un solo pulso).
- Parada de emergencia Señal de control del motor de bloqueada; no se permite la activación del sistema hasta que se desactive la señal.
Características del Control del Nivelador de Muelle con Borde Articulado
| Característica | Controladores Simples (DLC-S) | Controladores Avanzados (DLC-A) |
|---|---|---|
| cULus | ||
| Tipo de Recinto: NEMA 4/4x | ||
| Indicador de Funcionamiento LED | ||
| Preparado para la Conexión de Calzos de Rueda con Sensor | ||
| Preparado para la Función de Liberación del Nivelador de Muelle | ||
| Retorno Automático de Impulso |
MRS-V Borde Mecánico del Nivelador de Muelle
Cuando la Altura del Muelle y la Altura de la Plataforma del Camión son Mínimas
El modelo MRS-V de elevación de barra para borde de muelle ha sido diseñado ergonómicamente para ofrecer una ventaja mecánica que ayude al conjunto de elevación con resorte de gas. Al usar la barra como palanca, el encargado puede colocar fácilmente la placa de cubierta y el borde con solo una cantidad mínima de elevación requerida. Esta característica elimina la necesidad de cualquier esfuerzo manual excesivo o levantamiento por parte del encargado del muelle, lo que resulta en menos problemas de espalda y una mayor seguridad de los empleados.
Lo mejor de todo es que la instalación simplemente soldando la unidad al frente del muelle significa que no se requiere ningún trabajo de hormigón especial ni foso, lo que ahorra tiempo y gastos valiosos.
Construcción de MRS-V Nivelador de Muelle
Diseño confiable, resistente y flexible
- Plataforma Niveladora de Muelle Flexible a la Torsión
La plataforma está hecha de acero antideslizante S235 (0,25” de espesor). - Reborde Abatible Robusto
El reborde abatible suministrado está hecho de acero antideslizante S355 de ½” de espesor. Las tiras de bisagra espaciadas estrechamente (32 unidades en un nivelador de muelle de 3,25’ de ancho) mejoran la rigidez y la resistencia en comparación con los bujes de bisagra. La construcción abierta evita que la suciedad se acumule en la bisagra. El ángulo del reborde permite un soporte conveniente en la superficie de carga. - Fabricado para Soportar Entornos Difíciles
El diseño articulado de acero autoportante es resistente a tensiones de trabajo de hasta 35.000 lb (capacidad de carga estática) como estándar (carga nominal según MH30.1-2022). - Operación Sencilla
La plataforma se eleva utilizando la barra de control. El reborde abatible se despliega en un movimiento opuesto y se coloca en la superficie de carga. La fuerza está dentro de los límites establecidos por MH30.1-2022. - Soporte de Resorte de Gas
El resorte de gas garantiza el contrapeso y facilita la operación. La fuerza se mantiene dentro de los valores límite establecidos por ANSI-MH-30-1-2022. - Protección Contra la Corrosión
Las superficies de acero están pulidas con chorro de arena y se suministran en negro recubierto de PU 2C. A pedido, también está disponible el acabado galvanizado. - Parachoques de Acero
Los bloques de parachoques de acero formados con parachoques de goma moldeados son estándar (proyección total de 21”). - Protectores de Dedos
Los protectores de dedos son una característica de seguridad estándar en nuestro borde mecánico de niveladores de muelle.
